CZ2031一進一出 模擬量輸入、輸出隔離器（回路供電）
7.6mm超薄外殼，節省安裝空間，無源信號隔離，無需單獨供電。功耗低至0.1W，節省能源。
基本參數
| 通道數 | 1進1出 |
| 輸出精度（20°C） | 0.4%F.S(應用1);0.3%F.S(應用2) |
| 溫度漂移 | 0.01%F.S./℃ |
| 響應時間 | 0.5ms達到最終值的90% |
| 絕緣強度 | 1500V AC，1分鐘（電源、輸入、輸出之間） |
| 絕緣電阻 | ≥100MΩ；500V DC (電源、輸入、輸出與外殼之間) |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 約45g |
| 連接的現場設備 | 二線制閥門定位器;電氣轉換器; 二線制變送器(HART) |
輸入數據
| 輸入信號 | 4~20mA;HART數字信號 |
| 配電電壓 | UO≥Ue-RL×0.02-6(應用1) |
| 輸入回路電流 | ≤25mA |
輸出數據
| 輸出電流 | 4~20mA;HART數字信號 |
| 電流輸出負載電阻 | RL≥250Ω(HART通信時) |
| 電壓輸出負載電阻 | RL≤(Ui-6)/0.02(應用2) |
| 輸出回路電流 | ≤25mA |
電源
| 供電電壓（Ue） | 20~30V DC(應用1) |
| 電源保護 | 電源反向保護 |
| 供電方式 | 回路供電 |
| 電源連接方式 | 端子供電 |
外殼
| 材料 | PA |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 綠 |
EMC數據
| 電快速瞬變脈沖群抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 浪涌(沖擊)抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 低頻共模傳導 | 依據標準:IEC 61326-1;符合基本要求 |
使用環境
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃~+80℃ |
| 相對濕度 | 10%~90% |
| 環境要求 | 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應營銷，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
連接參數
| 剛性導線可用橫截面范圍 | 0.5~2.5mm2 |
| 柔性導線可用橫截面范圍 | 0.5~2.5mm2 |
| 最小導線橫截面AWG | 12 |
| 最大導線橫截面AWG | 24 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.55 Nm |
注意

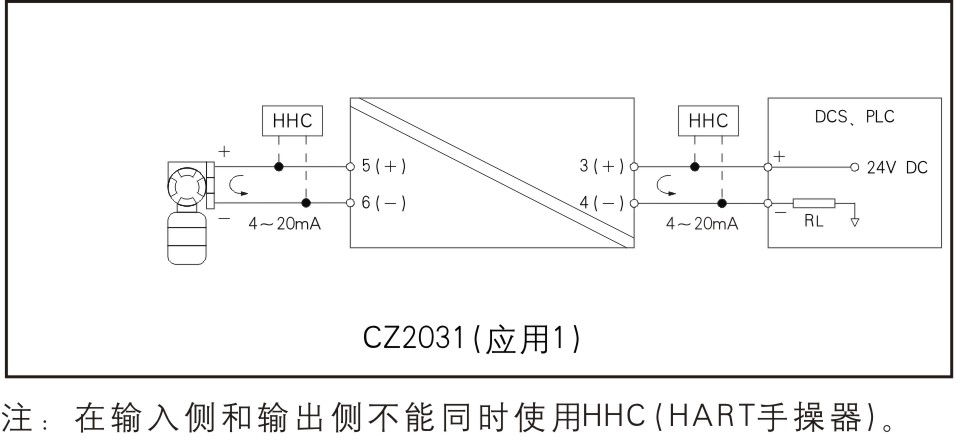

| 使用限制 | 在輸入側和輸出側不能同時使用HHC（HART手操器） |
一進一出
