您在使用CAN或RS-485總線進行調試時，是否遇到過偶爾通信出錯?或者接收不到數據?一直正常使用的總線，突然出現大范圍的錯誤，或者節點損壞?您還在為這些問題不知所措，摸不著頭腦嗎?使用總線隔離，或許能輕易幫您解決問題。

實際總線應用中，您是否遇到過以下問題：

1. 設備及人身安全——潛在的高壓危險

CAN、RS-485總線的使用環境非常復雜，一些惡劣的使用場合會存在高壓。極容易產生觸電危險，危及人身或設備安全。

2.遠端無法接收到數據——地電勢差存在

許多實際應用中，通信距離可達幾千米，節點之間的距離很遠。設計者常常直接將每個節點的參考地接于本地的大地，作為信號的返回地，看似正常可靠的做法，卻存在極大的隱患!即使調試正常的系統，也可能在使用一段時間后出現各種問題。

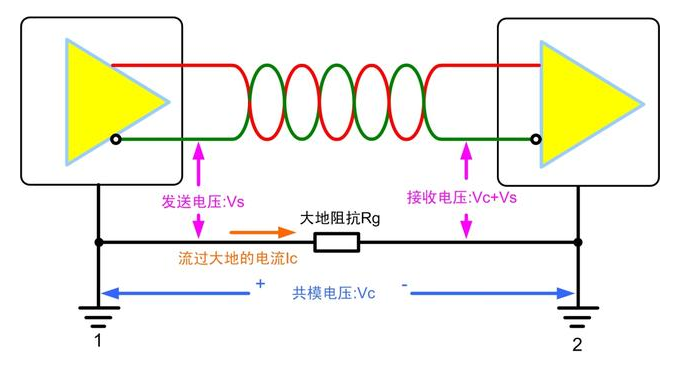

常常被忽略的問題是：兩個節點之間大地也可能存在很大的電勢差!!!實際的大地并不是理想的“0”電位，大地也是導體，也存在阻抗。當大的電流流過大地時，流過電流的大地兩端也會存在電勢差。如圖1所示。

圖 1

若直接將相距很遠的通信節點分別連接至各自的本地大地，地電勢差會以共模電壓的形式疊加在總線發送器的輸出端，疊加之后的信號可能遠遠超過接收器所能承受的共模輸入電壓范圍，從而無法正常接收信號，嚴重還會損壞收發器。普通的CAN、RS-485收發器的共模輸入范圍較小，如SN65HVD251、SP3085兩款收發器僅支持-7~+12V共模輸入范圍，大地流過各種大型設備注入的大電流，由此引起的地電勢差可高達幾伏、幾十伏甚至上百伏，遠遠超出收發器所能承受的電壓范圍。

3.毫無征兆的數據錯誤，或器件損壞——地環路影響

既然節點之間的大地存在電勢差，那直接用一根線將兩個節點的地再連起來不就可以了?大錯特錯!這樣做只能使情況更加嚴重，這根長長的導線會與大地形成一個極大的地環路!

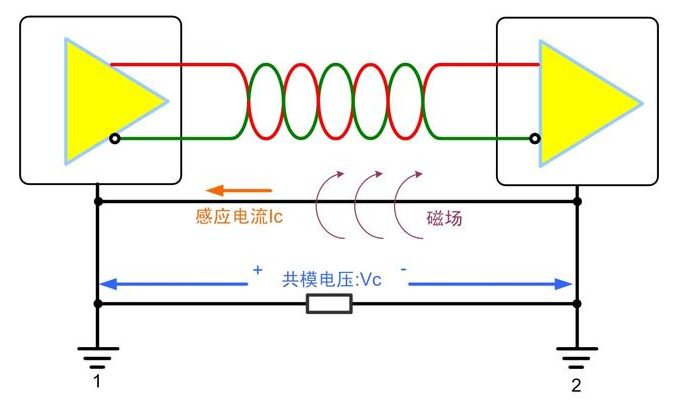

相信大家在學生時代就知道，一個閉合線圈在變化的磁場里面就會產生電流。50Hz的交流電力線、大型電機等，都是交流磁場的來源，若總線靠近或經過這些地方，地環路就會產生電流高達數安培甚至上百安培。電流流過地環路產生的共模電壓就會影響總線的正常通信。

除了穩定的磁場來源，一些電力線的浪涌、雷擊、高頻噪聲等瞬態干擾都有可能被這個巨型的“環形天線”拾取，并造成通信異常。

圖 2

遇到這些問題該怎么辦呢?

將您正在使用的CAN、RS-485收發器換成隔離CAN、RS-485收發器吧!

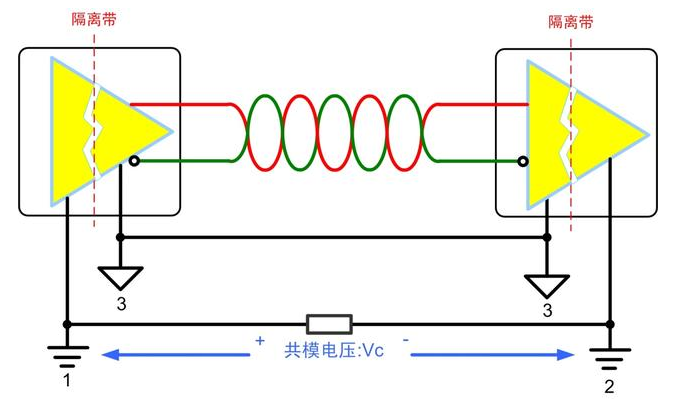

隔離收發器可將總線和控制電路進行電氣隔離，將高壓阻擋在控制系統之外，可以有效地保證操作人員的人身及系統安全。不僅如此，隔離可以抑制由接地電勢差、接地環路引起的各種共模干擾，保證總線在嚴重干擾和其它系統級噪聲存在的情況下不間斷、無差錯運行。如圖3所示，使用隔離收發器后，可以有效防止形成地環路，總線參考地可跟隨共模電壓的波動而波動，共模電壓全部由隔離帶承受，共模電壓對總線信號變得不再可見，從而保證總線穩定可靠地通信。
