CZWB030 熱電阻熱電偶輸入非隔離溫度變送器

輸入與輸出不隔離，信號類型和測量范圍可編程，橢圓安裝孔，可適配多種傳感器殼體。

通道數:

一進一出

輸入:

熱電阻PT100

熱電阻Cu50

熱電阻Cu100

熱電偶T

熱電偶E

熱電偶J

熱電偶K

熱電偶N

熱電偶R

熱電偶S

熱電偶B

輸出:

4~20mA(無源)

供電方式:

回路供電

型號: CZWB030

品牌 chenzhu/辰竹

产品说明
产品参数

圖示

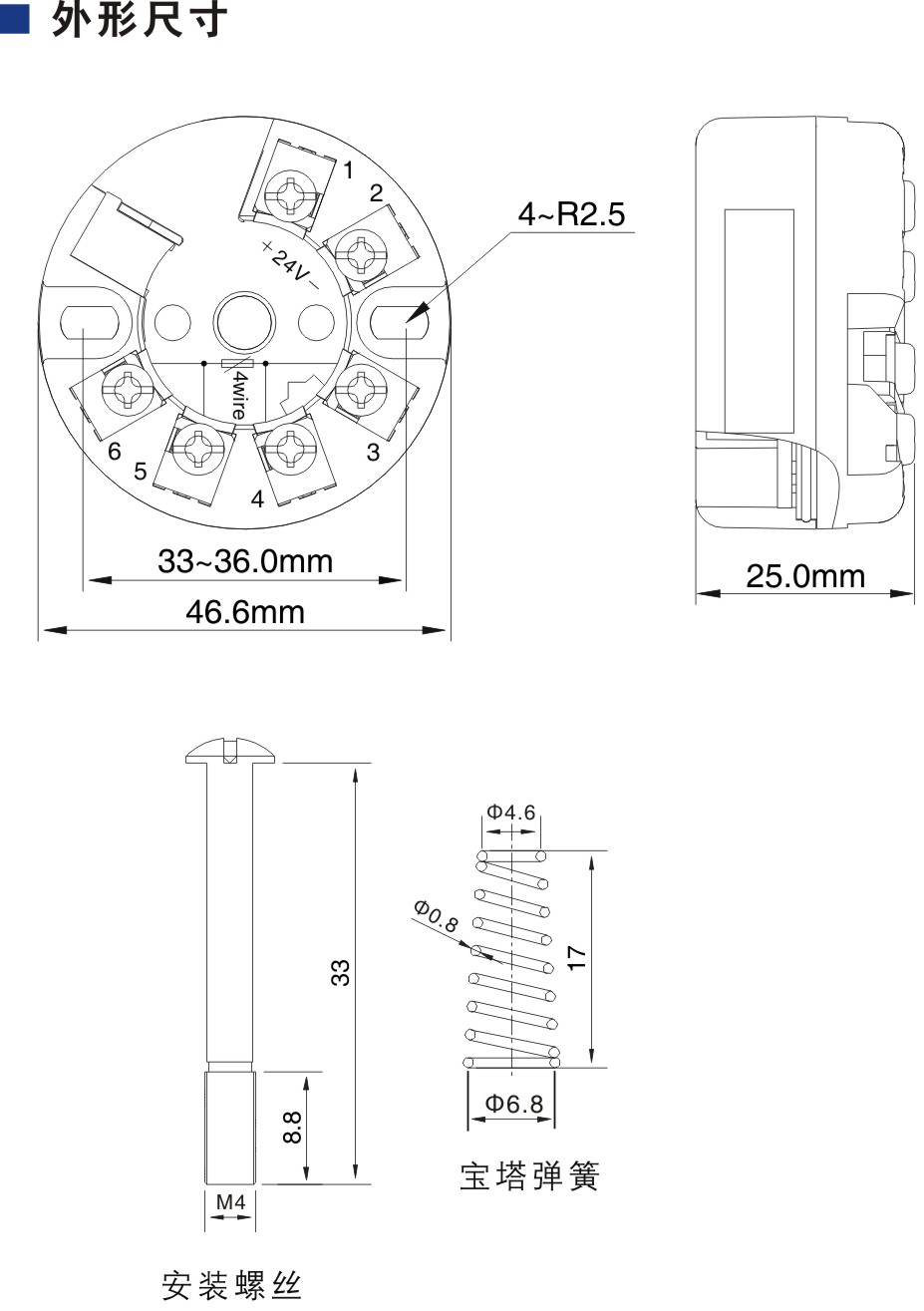

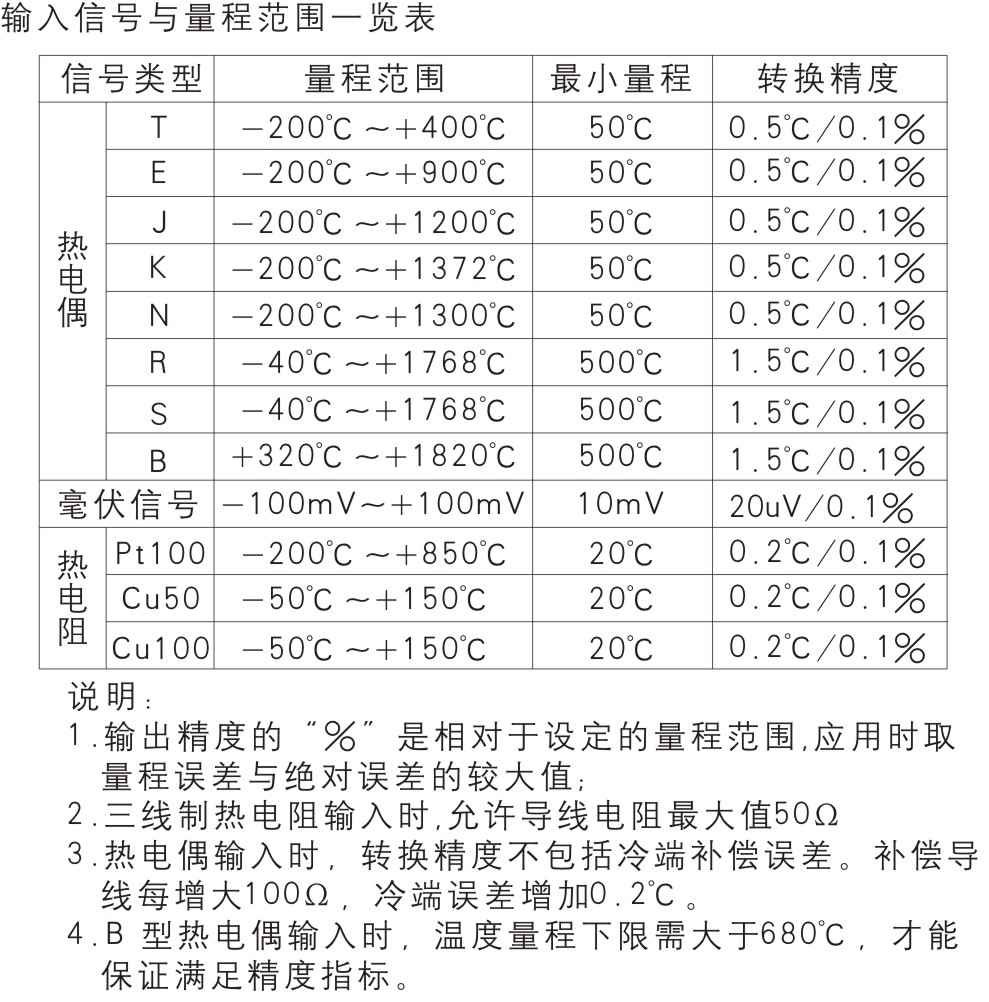

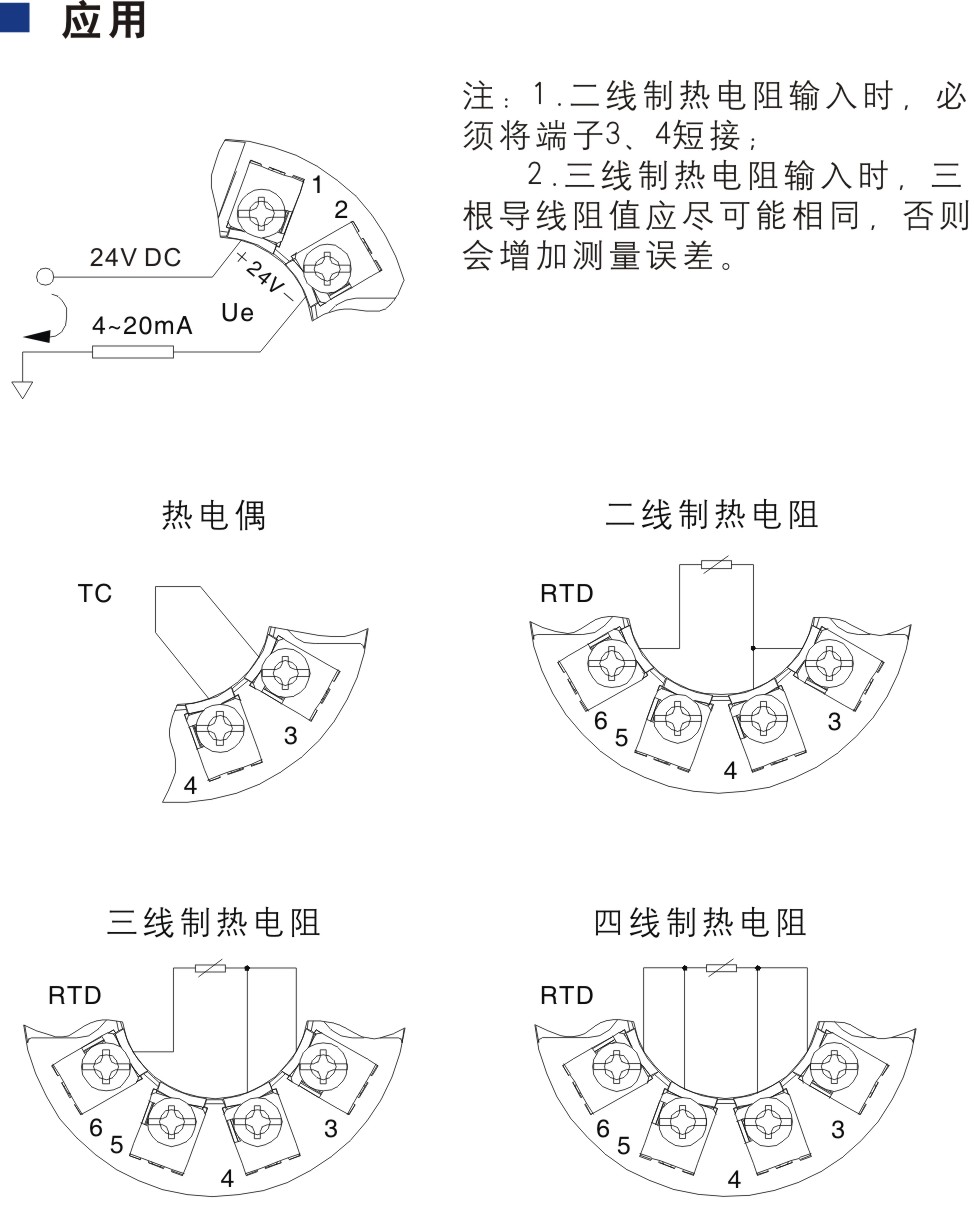

尺寸圖	應用圖	說明圖

產品特征

特征

不隔離

基本參數

通道數	1
溫度漂移	0.01%F.S./℃
響應時間	1s達到最終值的90%
電磁兼容性	符合IEC 61326-1(GB/T 18268)
重量	約45g

輸入數據

輸入信號

熱電阻：Pt100,Cu50,Cu100;熱電偶：T,E,J,K,N,R,S,B;毫伏信號

輸出數據

輸出電流	4～20mA
電流輸出負載電阻	RL≤(Ue-12)/0.021Ω
報警指示	下限溢出報警，輸出電流3.8mA;上限溢出、斷線報警，輸出電流20.8mA (注：斷線報警電流<4mA或其他特殊要求，需定制）

電源

供電電壓（Ue）	12～30VDC
供電方式	回路供電

尺寸

深度	46.6mm
寬度	25.0mm

外殼

材料	PC
防護等級	IP20
阻燃等級	UL94/V0
顏色	藍

EMC數據

電快速瞬變脈沖群抗擾度	依據標準:IEC 61326-1;B級
浪涌(沖擊)抗擾度	依據標準:IEC 61326-1;B級
射頻電磁場輻射抗擾度	依據標準:IEC 61326-1;符合基本要求
靜電放電抗擾度	依據標準:IEC 61326-1;B級
射頻場感應的傳導騷擾抗擾度	依據標準:IEC 61326-1;符合基本要求
低頻共模傳導	依據標準:IEC 61326-1;符合基本要求

使用環境

連續工作溫度	-40℃~+85℃
貯存溫度	-40℃~+85℃
相對濕度	10%~90%
環境要求	周?chē)h(huán)境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質

連接參數

柔性導線可用橫截面范圍	0.5~2.5mm2
最小導線橫截面AWG	12
最大導線橫截面AWG	24
剝線長度	8mm
螺紋	M4
連接方式	螺釘連接
最小緊固扭矩	0.5 Nm
最大緊固扭矩	0.6 Nm
