首頁 >> 產品中心 >>儀器儀表 >>信號隔離器 >> CZ3035 一進二出模擬量輸入隔離器

详细说明

CZ3035 一進二出模擬量輸入隔離器

一進二出模擬量輸入配電隔離器，可為現場的二線制變送器、三線制變送器提供隔離電源，同時將變送器產生的4-20mA信號隔離輸出。輸出端口為有源信號，支持二線制、三線制和電流源輸入。CZ3035需要獨立供電，電源、輸入和輸出三端隔離。

通道數:

一進二出

輸入:

0/4~20mA

配電:

17.5V/20mA

輸出:

0/4~20mA

0/1~5V

0/2~10V

供電方式:

24VDC

電源連接方式:

端子供電

型號: CZ3035

品牌 chenzhu/辰竹

产品说明

圖示

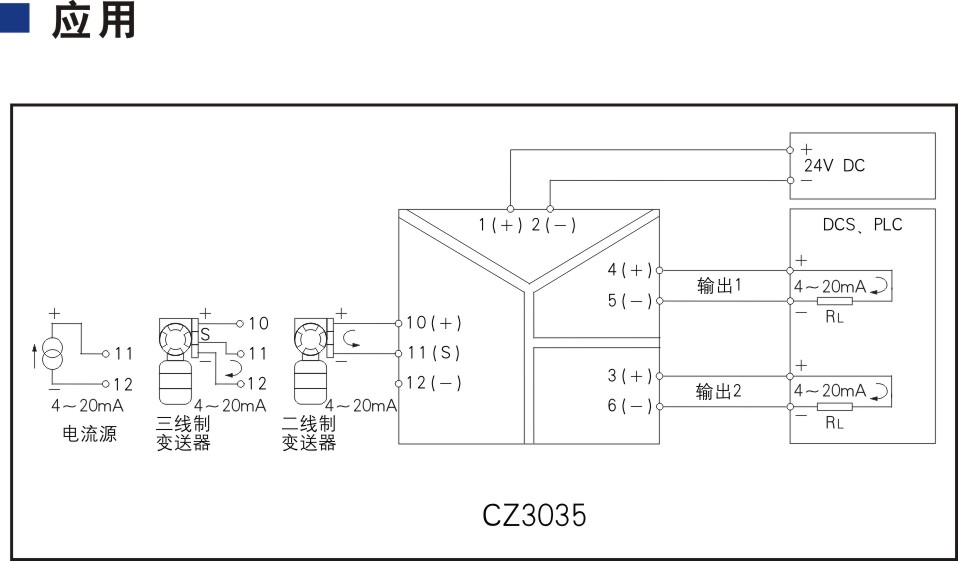

尺寸圖	應用圖

基本參數

通道數	1進2出
輸出精度（20°C）	0.1%F.S.(典型值：0.05%F.S.)
溫度漂移	0.005%F.S./℃
響應時間	0.5ms達到最終值的90%
絕緣強度	1500V AC,1分鐘(電源、輸入、輸出之間)
絕緣電阻	≥100MΩ；500V DC (電源、輸入、輸出與外殼之間)
電磁兼容性	符合IEC 61326-1(GB/T 18268)
重量	約150g
連接的現場設備	二線制變送器;三線制變送器;電流源

輸入數據

輸入信號	0～20mA;4~20mA
輸入阻抗	≤50Ω
最大輸入電流	＜35mA
配電電壓	17.5～25V,電流＜35mA

輸出數據

輸出電流	0～20mA;4~20mA
電流輸出負載電阻	RL≤300Ω
輸出電壓	0~5V;1~5V;0~10V;2~10V
電壓輸出負載電阻	≥330kΩ(0～5V);≥330kΩ(1～5V);≥660kΩ(0～10V);≥660kΩ(2～10V)

電源

供電電壓（Ue）	20～35V DC
電源保護	電源反向保護
消耗電流	≤75mA(24V供電，20mA輸出時)
供電方式	獨立供電
電源連接方式	端子供電

尺寸

深度	114.5mm
高度	99.0mm
寬度	17.5mm

外殼

材料	PA
防護等級	IP20
阻燃等級	UL94/V0
顏色	白

EMC數據

電快速瞬變脈沖群抗擾度	依據標準:IEC 61326-1;A級
浪涌(沖擊)抗擾度	依據標準:IEC 61326-1;B級
射頻電磁場輻射抗擾度	依據標準:IEC 61326-1;符合基本要求
靜電放電抗擾度	依據標準:IEC 61326-1;A級
射頻場感應的傳導騷擾抗擾度	依據標準:IEC 61326-1;符合基本要求
低頻共模傳導	依據標準:IEC 61326-1;符合基本要求

使用環境

連續工作溫度	-20℃~+60℃
貯存溫度	-40℃～＋80℃
相對濕度	10%～90%
環境要求	周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質；

連接參數

剛性導線可用橫截面范圍	0.5~2.5mm2
柔性導線可用橫截面范圍	0.5~2.5mm2
最小導線橫截面AWG	12
最大導線橫截面AWG	24
剝線長度	8mm
螺紋	M3
連接方式	螺釘連接
最小緊固扭矩	0.5 Nm
最大緊固扭矩	0.6 Nm
