一進一出模擬量輸入、輸出隔離器，可為現場的二線制智能（HART）變送器提供隔離電源，同時將變送器產生的4-20mA信號隔離輸出；也可以將控制室產生的4-20mA信號隔離輸出，驅動現場的執行機構。同時支持HART數字信號雙向傳輸，適用于回路供電的DCS、PLC等系統。CZ3031可具有電源反向保護功能。

通道數:

一進一出

輸入:

4~20mA

配電:

(Ue-RL×0.02-6)/20mA

輸出:

4~20mA

供電方式:

回路供電

電源連接方式:

端子供電

HART透傳功能:

支持

型號: CZ3031

品牌 chenzhu/辰竹

产品说明

圖示

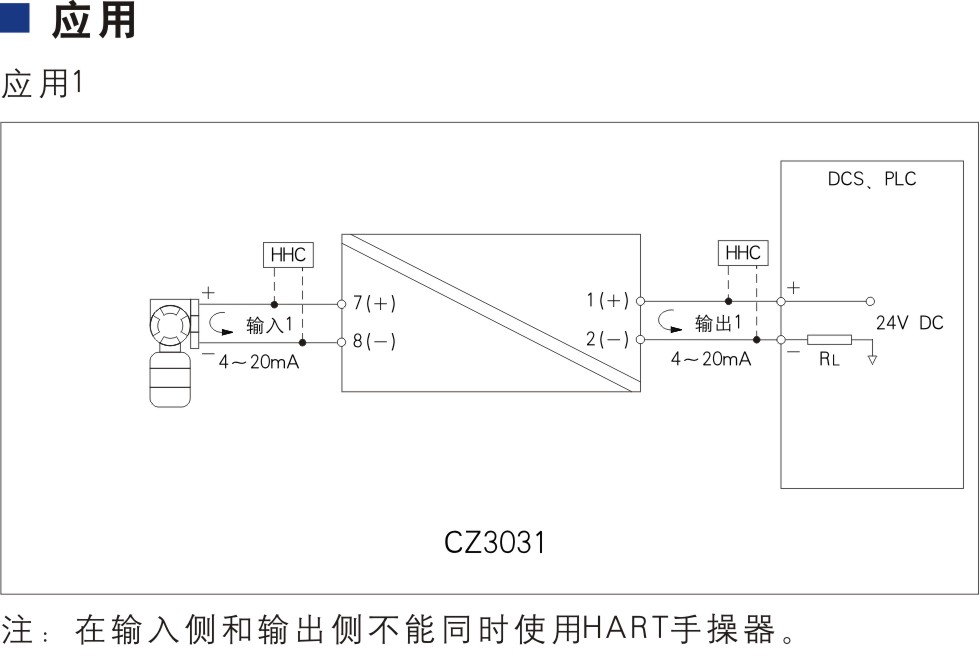

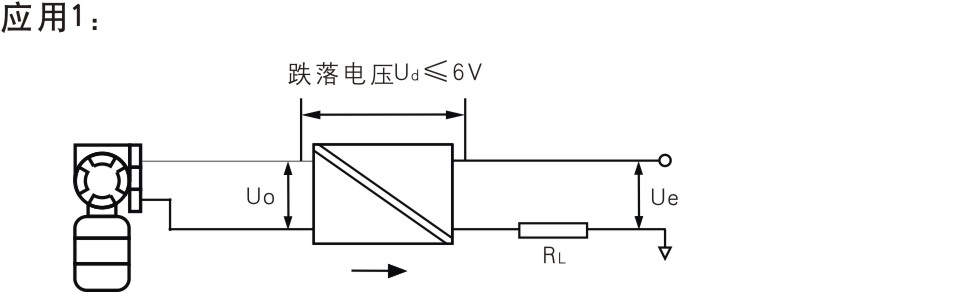

尺寸圖	應用圖	說明圖

基本參數

通道數	1進1出
輸出精度（20°C）	0.4%F.S.(應用1);0.2%F.S.(應用2)
溫度漂移	0.01%F.S./℃
絕緣強度	1500V AC,1分鐘(輸入、輸出之間)
絕緣電阻	≥100MΩ；500V DC (電源、輸入、輸出與外殼之間)
電磁兼容性	符合IEC 61326-1(GB/T 18268)
重量	約100g
連接的現場設備	二線制智能(HART)變送器;二線制智能變送器(應用1);二線制閥門定位器;電氣轉換器(應用2)

輸入數據

輸入信號	4~20mA;HART數字信號
配電電壓	Uo≥Ue-RL×0.02-6

輸出數據

輸出電流	4~20mA;HART數字信號
電流輸出負載電阻	RL≥250Ω（HART通信時)
負載能力	≤（Ui-6)/0.02（應用2）

電源

供電電壓（Ue）	20～30V DC（應用1）
電源保護	電源反向保護
供電方式	回路供電
電源連接方式	端子供電

尺寸

深度	114.5mm
高度	99.0mm
寬度	17.5mm

外殼

材料	PA
防護等級	IP20
阻燃等級	UL94/V0
顏色	白

EMC數據

電快速瞬變脈沖群抗擾度	依據標準:IEC 61326-1;符合基本要求
浪涌(沖擊)抗擾度	依據標準:IEC 61326-1;符合基本要求
射頻電磁場輻射抗擾度	依據標準:IEC 61326-1;符合基本要求
靜電放電抗擾度	依據標準:IEC 61326-1;符合基本要求
射頻場感應的傳導騷擾抗擾度	依據標準:IEC 61326-1;符合基本要求
低頻共模傳導	依據標準:IEC 61326-1;符合基本要求

數據通信

HART功能

有

使用環境

連續工作溫度	-20℃~+60℃
貯存溫度	-40℃～＋80℃
相對濕度	10%～90%
環境要求	周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質；

連接參數

剛性導線可用橫截面范圍	0.5~2.5mm2
柔性導線可用橫截面范圍	0.5~2.5mm2
最小導線橫截面AWG	12
最大導線橫截面AWG	24
剝線長度	8mm
螺紋	M3
連接方式	螺釘連接
最小緊固扭矩	0.5 Nm
最大緊固扭矩	0.6 Nm
